热超导技术及应用三：热管-可以实现快速高效的神奇传热技术

1. 第一代热管概要

1963年，美国洛斯阿拉莫斯国家实验室的乔治·格罗佛（George Grover）发明了一种名为“热管”的传热元件。这一创新设计充分利用了热传导原理和相变介质的快速热传递特性，通过热管将发热物体的热量迅速传递至外部，其导热能力比任何已知金属高出数万倍。

第一代热管的基本结构包括管壳、吸液芯和端盖。制造时，管内先被抽成0.13至0.00013 Pa的负压，随后注入适量的工作液体，并在保持真空条件下密封。热管分为蒸发段（加热段）和冷凝段（冷却段），两段之间可根据需要设置绝热段。工作原理为：当蒸发段受热时，工作液体蒸发为蒸汽，在微小压差驱动下流向冷凝段，释放热量后冷凝为液体，随后依靠吸液芯的毛细作用回流至蒸发段，如此循环往复，实现热量从一端到另一端的传递。

2. 第一代热管的技术优势

2.1 卓越的导热性

热管内部通过工作液体的汽液相变传递热量，热阻极小，因而具备超高的导热能力。相比银、铜、铝等传统高导热金属，单位质量热管的热传递能力高出数个数量级。但需指出，导热性虽强，仍受限于热力学第二定律，传热过程中温差不可避免，且受传热极限的制约。

2.2 出色的等温性

热管内腔的蒸汽处于饱和状态，其压力由饱和温度决定。蒸汽从蒸发段流向冷凝段时压降极小，因而温降也微乎其微，赋予热管优异的等温特性。

2.3 灵活的可变性

热管可独立调整蒸发段和冷凝段的受热或散热面积。例如，可通过小面积输入热量、大面积输出热量，或反之，从而改变热流密度，解决传统传热方法难以应对的难题。

2.4 独特的可逆性

水平放置的有芯热管依靠毛细力驱动内部循环，任意一端受热均可作为蒸发段，另一端则成为冷凝段。这一特性适用于航天器空间温度均衡，或先放热后吸热的化学反应器等场景。

2.5 开关性能

热管可设计为热二极管或热开关。热二极管限制热流单向传递，而热开关则在热源温度超过特定阈值时启动传热，低于该值时停止工作。

2.6 恒温特性

普通热管的热阻基本不随加热量变化，但可变导热管的出现使冷凝段热阻随加热量动态调整——加热量增加时热阻降低，减少时热阻增大。这种设计使热管在加热量大幅波动时仍能保持蒸汽温度稳定，实现恒温控制。

2.7 环境适应性

热管的形状可根据热源和冷源条件定制，例如制成电机转轴、燃气轮机叶片或手术刀等。此外，热管可设计为分离式，适应长距离或流体不可混合的换热需求。无论在地面重力场还是太空无重力环境，热管均能发挥作用。

3. 第一代热管的技术限制

3.1 壳体单一

热管壳体通常为金属管，工业领域多采用碳钢管，电子散热领域则以铜管为主，材料选择较为局限。

3.2 腔体单一

热管的工作腔体局限于金属管内壁构成的空间，结构缺乏多样性。

3.3 生产方式单一

传统热管生产工艺主要包括两种：工业换热器热管采用热排法，计算机散热热管采用抽真空法。这一局限导致热管应用范围狭窄，仅限于散热铜管和工业换热器领域。

3.4 无法连接与组网

热管需抽真空并密封成型，外部空气无法进入，限制其以单个或并联形式使用，无法实现连接传热或构建热管网络。

3.5 无法长距离传输

由于连接受限，热管无法实现远距离热量传递。

3.6 不可控性

热管腔体密封，其内部液体和气体的流动不可调节，仅能按设计状态运行，缺乏灵活控制手段。

3.7 应用受限

热管依赖液气相变和液体回流，若无重力场支持回流（如水平或倒挂放置），传热循环将中断。设计中常忽视这一问题，导致热管失效。

3.8 安全隐患

若持续加热而冷凝端无法散热，热管内部温度和压力将持续升高，超过壳体承受极限时可能引发爆炸。缺乏专业知识的操作者可能因此面临严重安全风险。

4. 第一代热管的主要应用领域

4.1 应用概述

尽管热管问世已逾60年，其应用仍主要集中于工业热管换热器和电子器件散热领域。受限于第一代技术的诸多缺陷，热管难以扩展至能源互联网等更广泛场景，实现热能的传输与控制。

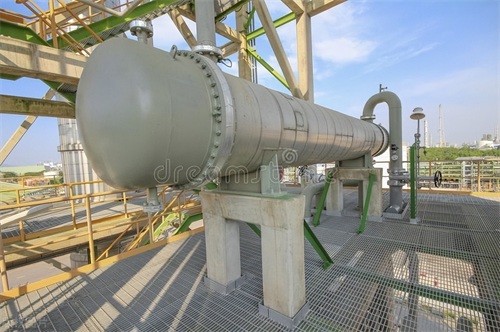

4.2 工业热管换热器

4.2.1 技术特征

高效传热：通过工质相变传递热量，导热率远超传统金属，翅片设计进一步提升效率。等温性佳：相变过程确保两端温度稳定。结构紧凑：体积小、重量轻，便于安装维护。低压损：内部流阻小，降低系统能耗。适应性强：适用于高温、高压及腐蚀性环境。安全可靠：自动控制、无需专人管理，通过面积调整避免低温腐蚀。维护便捷：独立热管可单独更换，自震设计减少积灰。经济性高：回收余热，提升能源效率。

4.2.2 应用领域

电力：火电厂烟气余热回收，核电站冷却系统。石化：工艺流体加热冷却，炼油余热回收。冶金：高炉烟气余热利用，轧钢冷却预热。制冷空调：热泵热回收，大型建筑节能。交通：发动机废热回收，电池热管理。航空航天：废热回收，空间站热控。环保节能：脱硫脱硝热回收，太阳能集热。其他：食品加工、农业温室加热等。

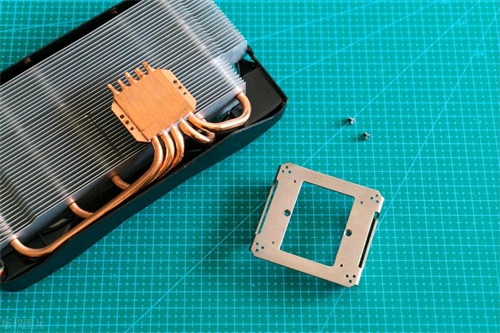

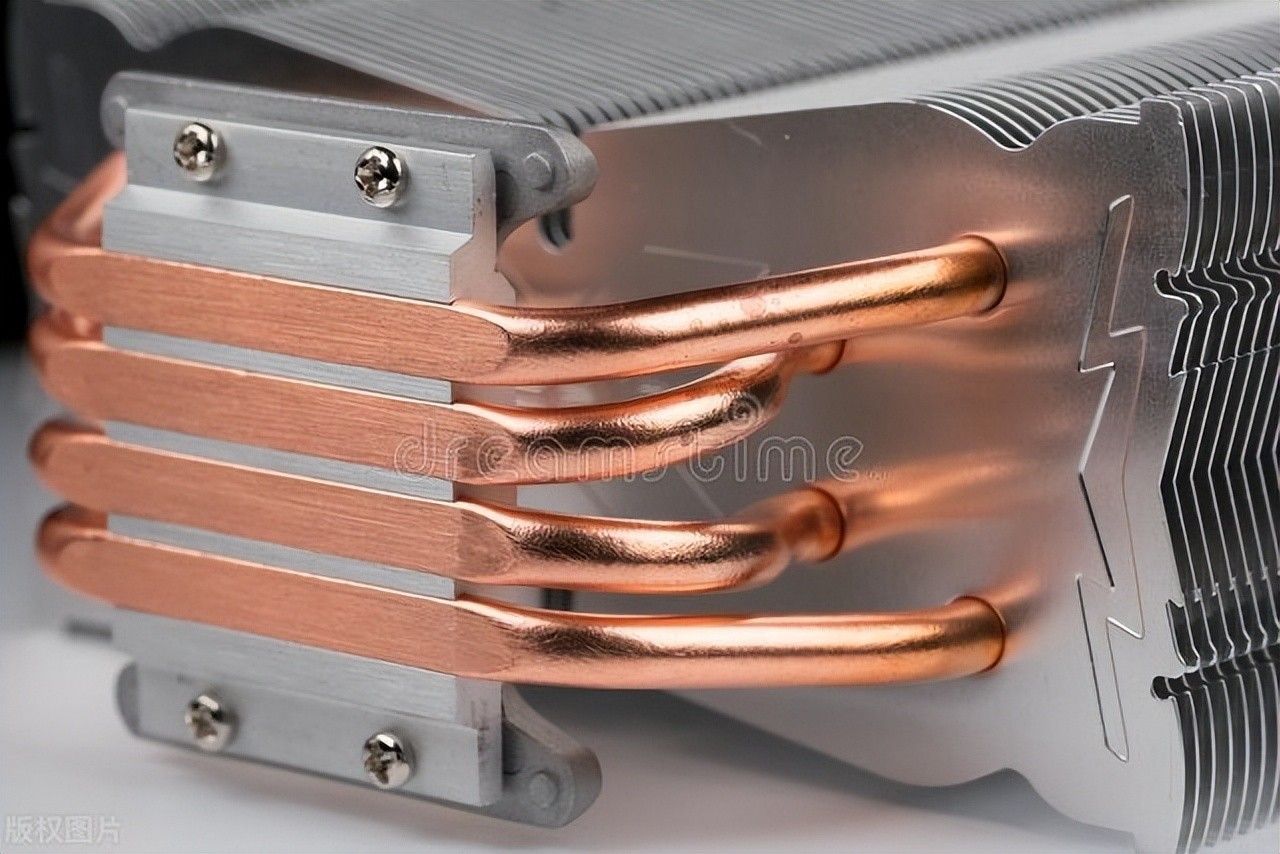

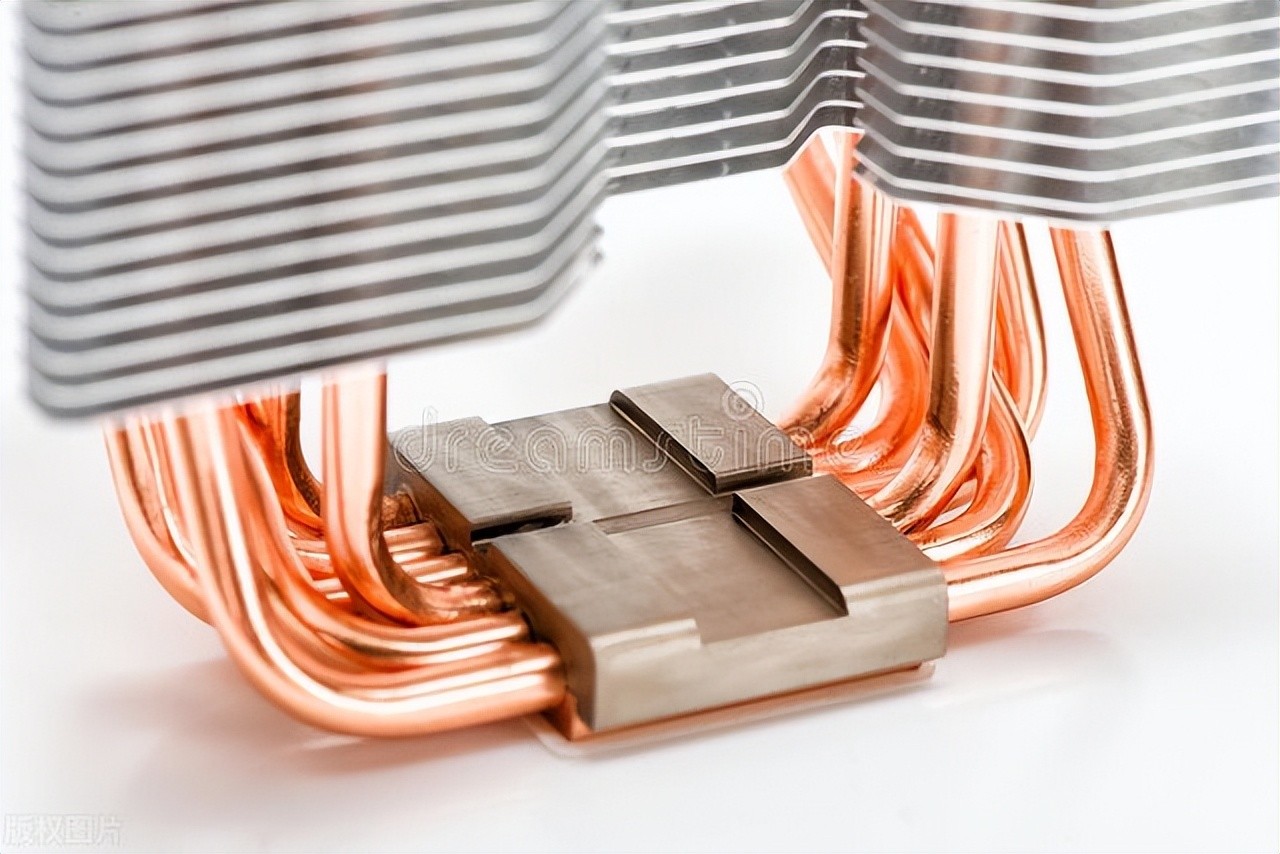

4.3 电子器件散热器

4.3.1 发展历程

萌芽期：486时代，铝制散热片无风扇。发展期：奔腾时代，风扇普及，铜制散热器初现。壮大期：CPU发热增加，精密加工提升散热工艺。成熟期：P4E时代，全铜与热管散热器成主流。

4.3.2 技术特征

材料：铝合金、铜合金等高导热材料。散热方式：自然冷却、风冷、液冷、热管散热。结构：优化散热片设计，综合传导、对流、辐射。静音：低噪风扇或无风扇方案。可靠性：确保长期运行稳定。

4.3.3 应用领域

计算机：CPU、显卡散热。通信：设备运行稳定。汽车电子：复杂环境热管理。电力电子：提升转换效率。工业自动化：保障生产效率。新能源：风电、光伏散热。小家电：净化器、冰箱冷却。医疗美容：彩超、美容设备散热。

总结

第一代热管技术因其局限性，主要应用于工业换热器和电子散热领域。换热器在电力、石化、冶金等行业实现余热回收，散热器则服务于计算机、通信和汽车电子等。随着技术进步，热管有望突破现有瓶颈，构建热能互联网，实现热能的高效传输与控制。
