电路图里的奥秘:一张图能告诉你什么?
你是否想过,一张小小的电路图,蕴含着怎样的技术精髓?那些错综复杂的线路,究竟是如何让电器运转自如的? 其实,每一个电路图都是一个微型世界,充满了挑战和机遇。 今天,我们就来探索一下这其中的奥妙,看看这些电工实物电路图究竟能告诉我们什么。

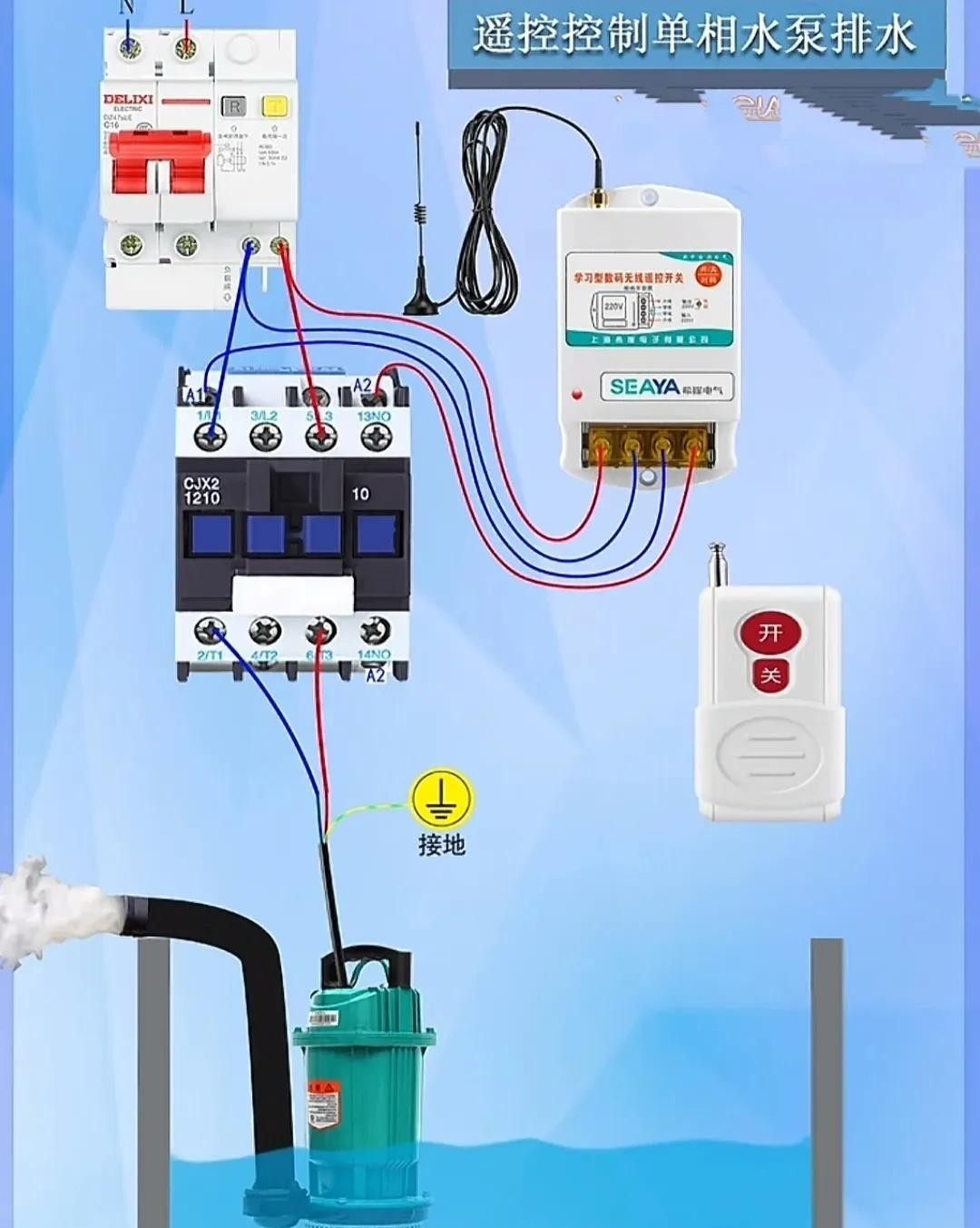

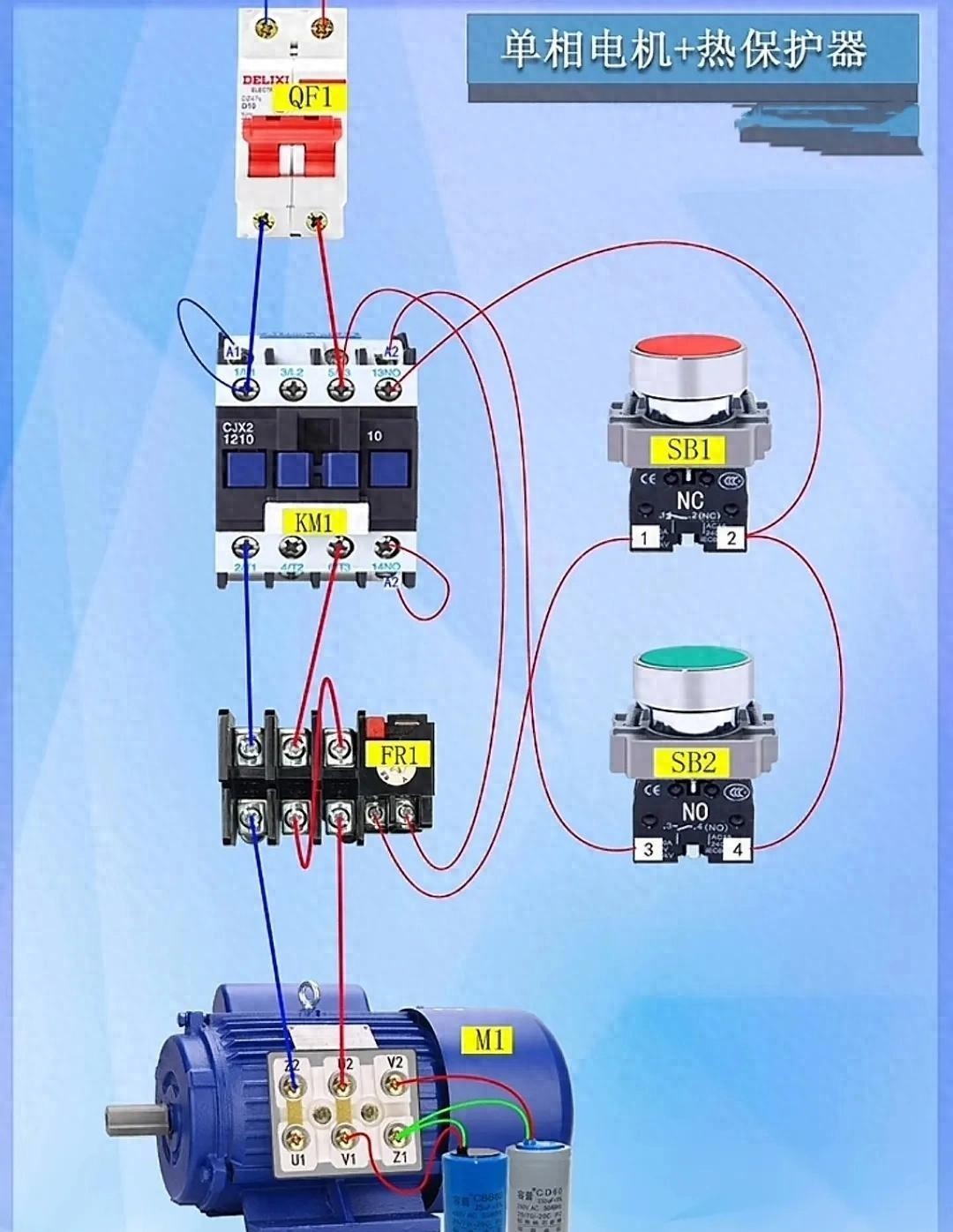

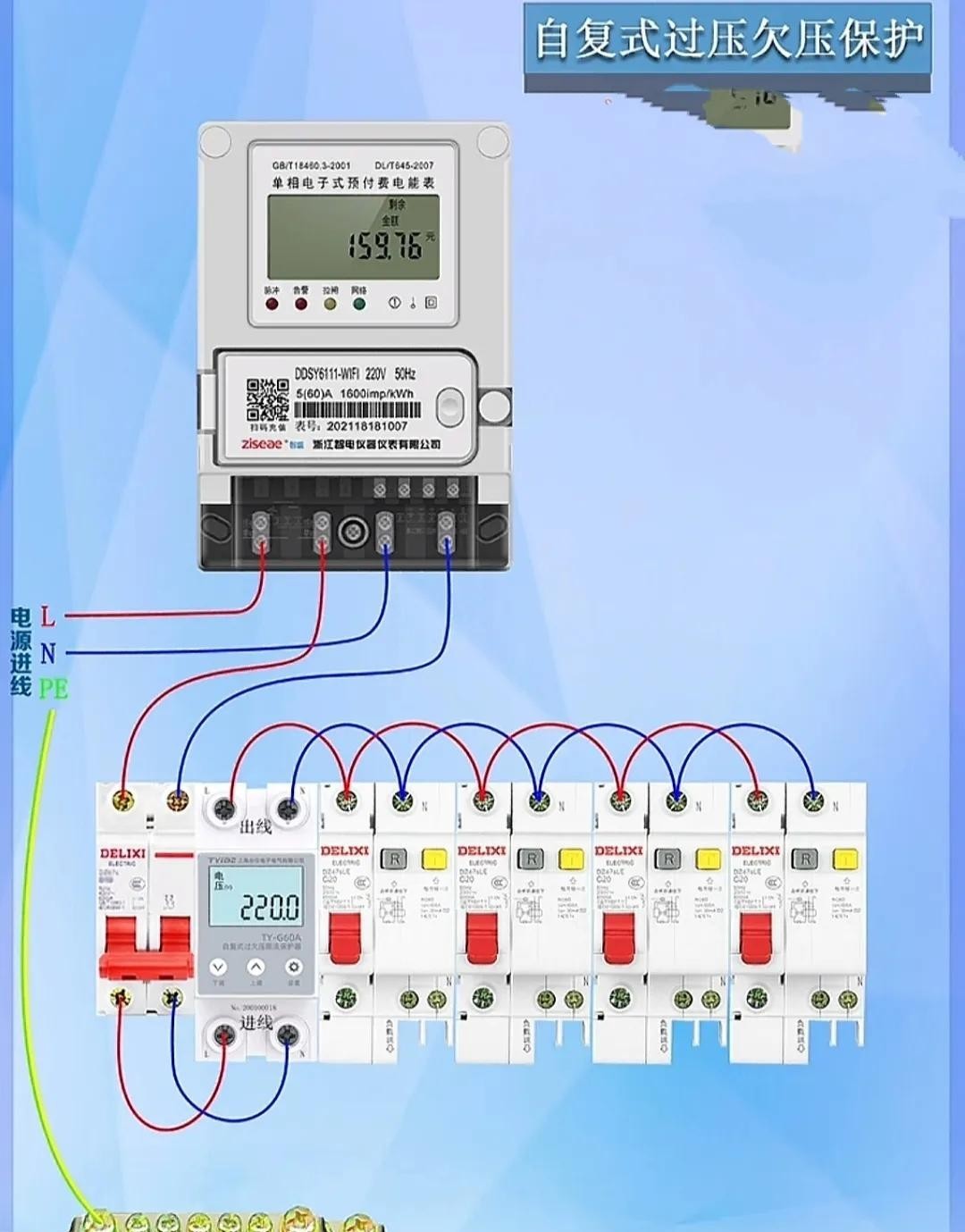

从单相电机到三相水泵,电路图展现了电气控制的精妙之处。 例如,单相电机与热保护器的控制电路,巧妙地利用热保护器来保护电机免受过热损坏,体现了电路设计中对安全性的重视。而自复式过欠压保护器电路则更进一步,实现了对电压的自动调节和保护,保障了用电设备的稳定运行。这些看似简单的电路,实际上融合了诸多电工知识,需要扎实的理论基础和丰富的实践经验才能设计和调试。 再比如,遥控控制单相水泵排水电路图,让我们见识到无线控制技术的应用,其简便性和高效性在现代生活中得到广泛应用。

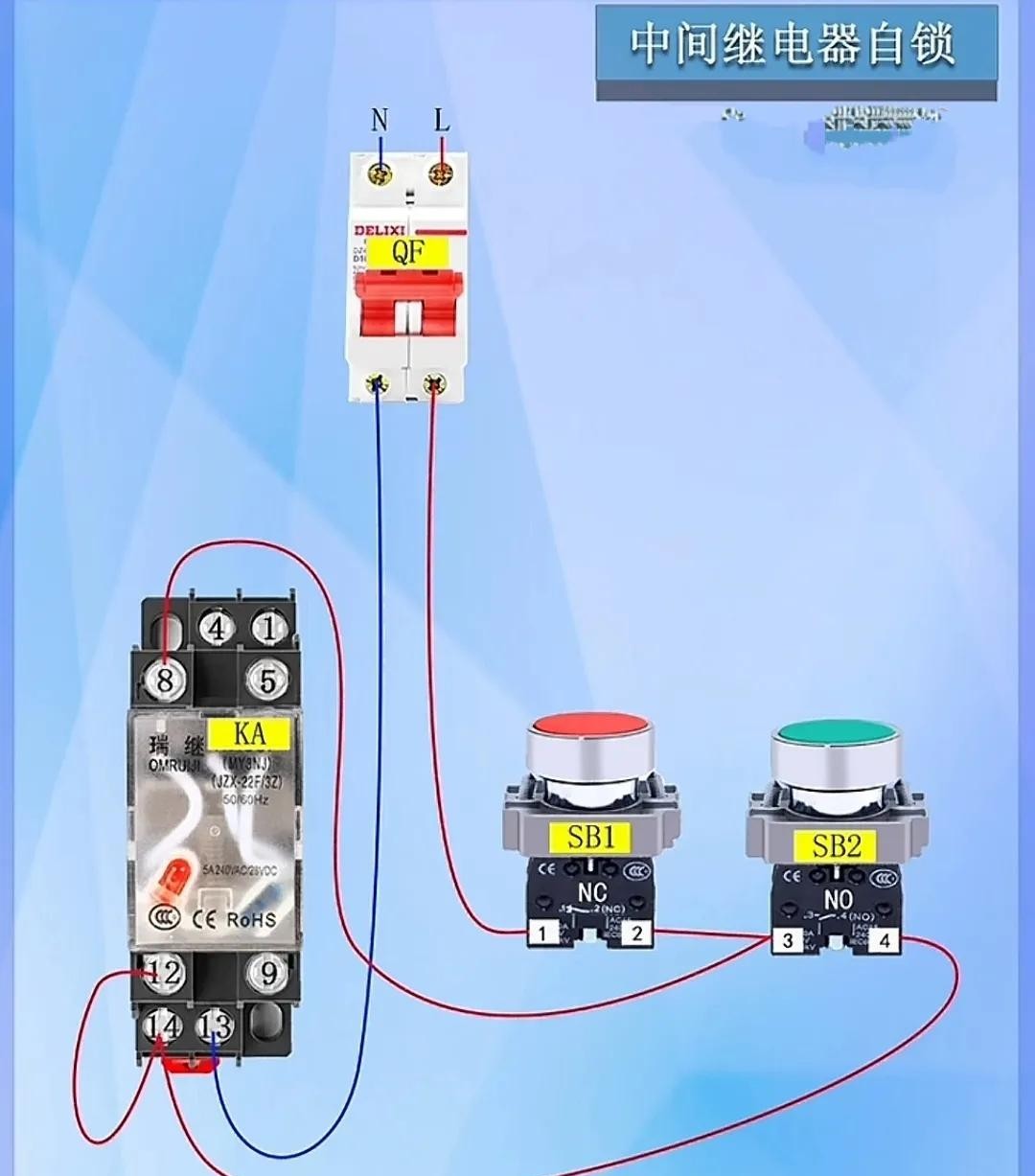

自耦降压启动电路则展现了电能转换和控制的技巧。 通过自耦变压器,我们可以降低启动电压,减小启动电流,从而保护电机及整个电力系统的稳定运行。而中间继电器实现自锁电路,则体现了继电器在电路控制中的重要作用,它可以实现远程控制、自动控制等功能,极大提升了自动化控制水平。这些电路设计中的巧妙之处,不仅仅体现在技术层面,更体现了电工工程师的智慧和创造力。

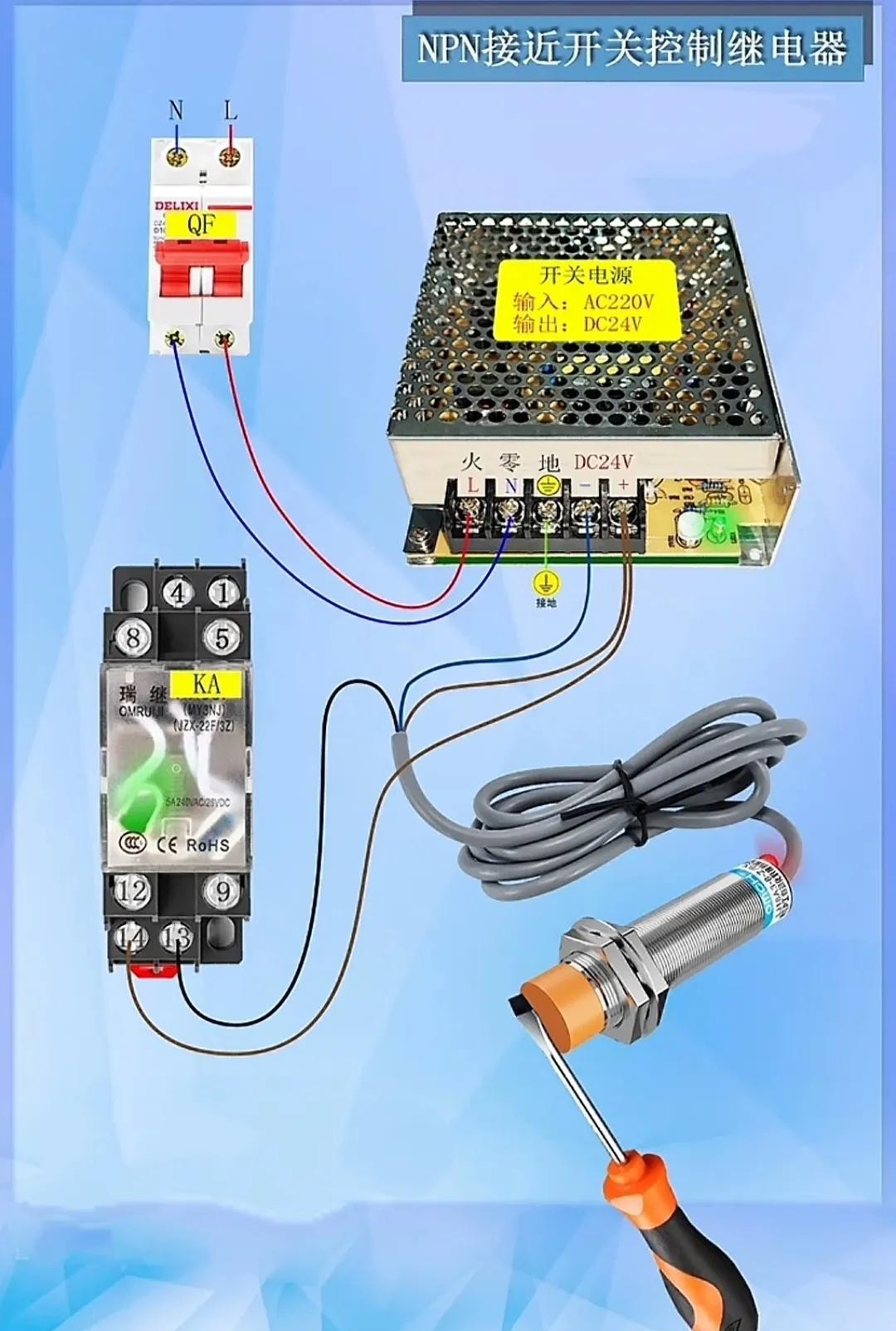

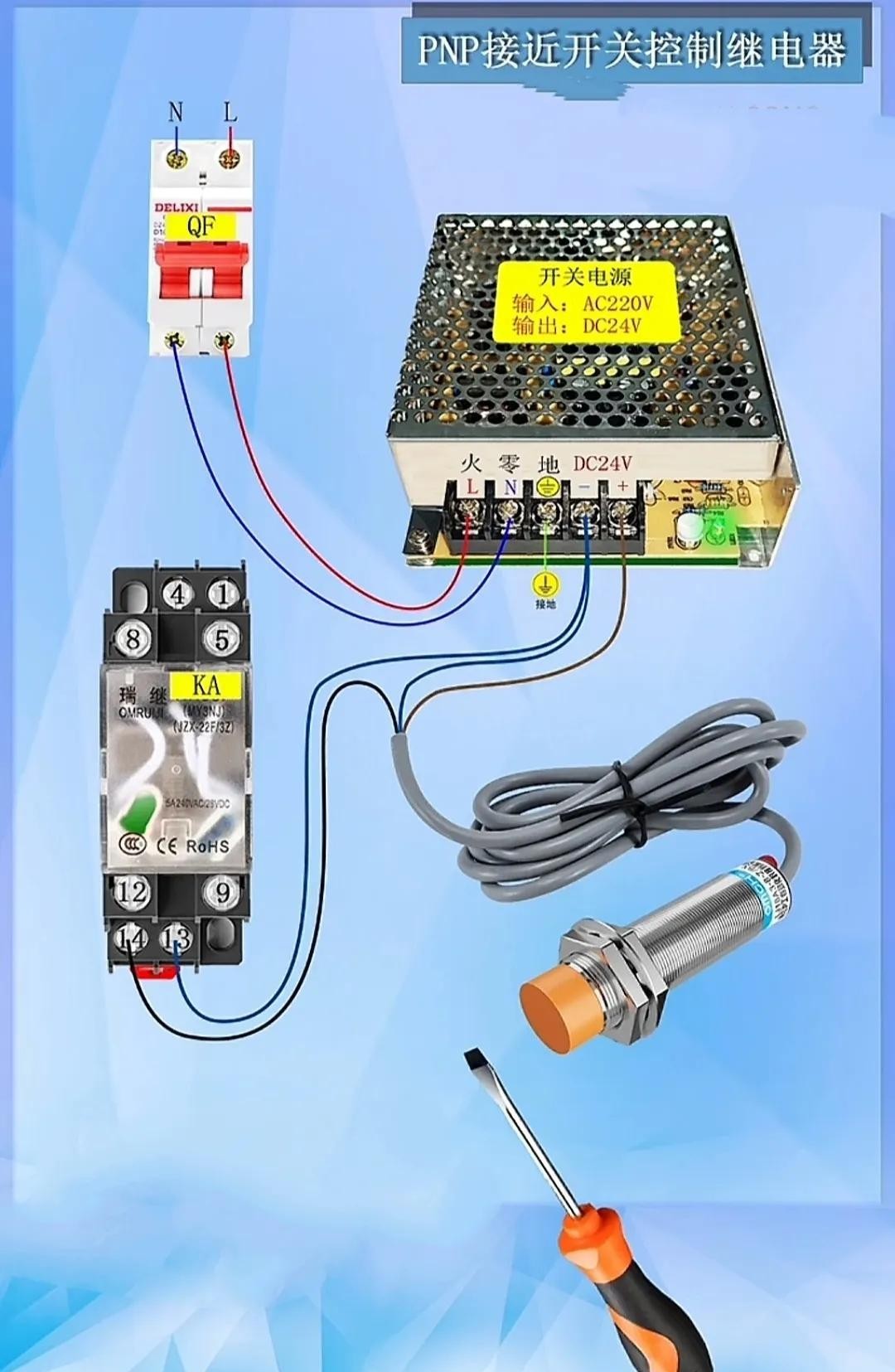

接近开关(PNP和NPN)的应用更能体现现代电气控制技术的进步。 PNP和NPN接近开关分别采用不同的输出方式,可以灵活地适配各种控制电路。通过它们,我们可以轻松实现对物体的检测和控制,在自动化生产线和工业控制中发挥着越来越重要的作用。光电开关出发报警电路图,则利用光电技术精确地检测物体,并及时发出报警信号,有效地保障了生产安全。

从家庭电路到工业控制,电路图的需求各不相同。 家庭双控灯接线方法、家庭电路五孔一开控制插座接线图等,这些电路图看似简单,却关系到我们日常生活的便利性和安全性。而浮球开关控制反正水泵供水电路图,则体现了自动控制在日常生活中的应用,它可以根据水位的高低自动控制水泵的启动和停止,无需人工干预。 这些设计中的细节,都体现了电工人员对日常生活便利性和安全性的考量。

更复杂的电路图,例如三相电压切换显示电路、电流互感器+电流表接线电路,以及压力开关控制单相泵无塔供水电路等等,则展现了电工技术在更广阔领域的应用。 它们涉及到更复杂的电气原理和更高级的控制技术,需要更专业的知识和技能才能掌握。 这些电路图的学习和掌握,无疑是提升电工技能的重要途径。 值得一提的是,自锁+缺相与相序保护电路,以及液位继电器控制三相/单相水泵排水电路,这些电路图的应用,有效地提高了生产效率,降低了故障率。

所有这些电路图,共同构建了现代电气控制系统的基石。 它们不仅仅是简单的线路连接,而是体现了电工技术的精妙之处,以及对安全可靠性的高度重视。 通过对这些电路图的学习研究,我们可以更好地理解电气控制原理,提高我们的电工技能,为未来的发展奠定坚实的基础。 那么,你是否已经准备好,去探寻这些电路图背后的更多奥秘呢? 也许,你也能从一张电路图中,发现属于你自己的“过万”技术。
