一文读懂同轴线：2000多字全面解析及选购指南

在现代通信、影音传输领域，同轴线是一种非常常见的线材，被广泛应用于家庭影院、广播电视、数据网络等场景。但对其真正了解的人少之又少，买到不合适的同轴线，还可能影响传输效率。

今天，我们就深入认识一下同轴线。

一、同轴线的构造和传输原理

用户喜欢同轴线，当然是因为它有卓越的信号传输性能，传输频率高，还拥有良好的抗干扰能力和稳定的信号质量。特别是在音频系统里，同轴线可以确保信号传输过程的清晰和准确。

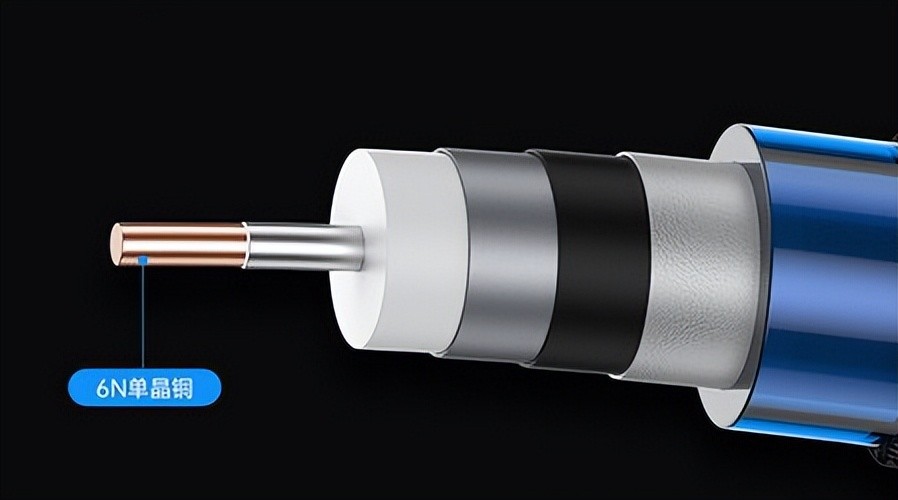

所有同轴线，都离不开“中心导体-绝缘层-屏蔽层-外护套”结构。

中心导体是同轴线的核心部分，主要负责电信号传输，通常由铜、镀银铜等材料制成。之外有绝缘层包围着中心导体，主要作用是将中心导体与外部屏蔽层隔开，维持电缆的特性阻抗。

绝缘层的外面是金属屏蔽层，起到对电磁干扰和射频干扰的屏蔽作用，既可以防止电缆传输的信号泄露，也可以防止外部信号对同轴传输的信号造成干扰。屏蔽层的材料比较丰富，比如金属编织的铝箔、铜箔、铜线等等。最后是同轴线的外层保护，与外部环境直接接触，保护电缆内部不受外界干扰损坏。和其他类型线材一样，外层保护一般是PVC、PE等材质。

那么，同轴线是怎么工作传输的呢？

同轴线的中心导体传输的高频率电流，可以看作是一根向外发射无线电的天线，本质上属于一种“交流电”。回想一下初中物理知识，“交流电的方向会呈周期性改变，一秒内会发生多次逆转。”而为了减少电流方向不确定性带来的影响，同轴线的设计中加入了“网状导电层隔离”，也就是屏蔽层，它可以通过接地的方式控制中心导体发射出来的无线电。

不过，电流传输过程也没这么顺利，如果某一段同轴线遇到比较大的挤压或扭曲变形，很可能会造成内部无线电波反射回信号发射源，影响接收端的信号质量。所以为了克服这个问题，需要在中心导体和屏蔽层之间加入一层绝缘体，保证它们之间的距离始终如一，维持电流信号传输的稳定。

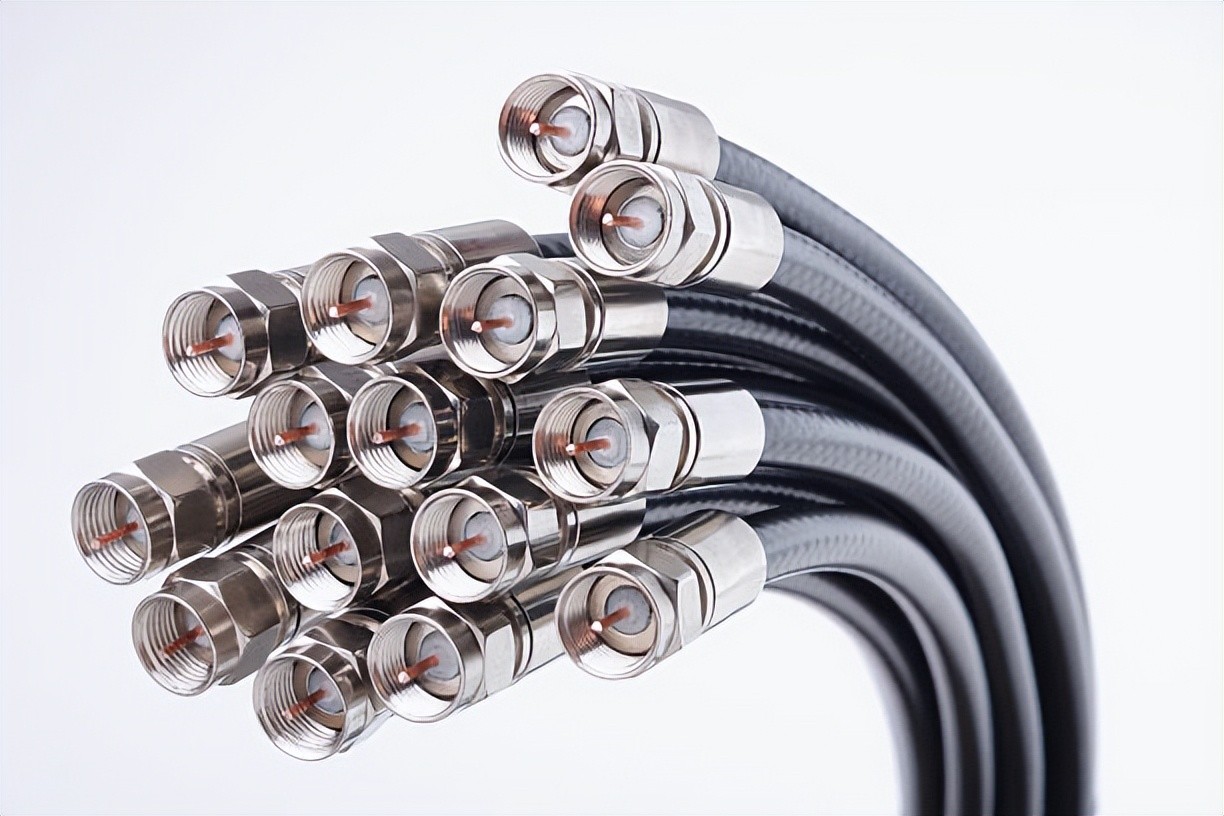

二、同轴线的类型

上世纪40年代，同轴电缆开始广泛应用于军事通信、雷达系统领域。随着电视广播普及，它被应用在电视信号的传输，为用户提供更稳定的电视节目接收。而后，同轴线又经历了有线电视网络、计算机网络、宽带互联网、家庭影院等领域的发展。根据电缆用途，同轴线基本可以分为两种类型：

（一）基带同轴电缆

基带同轴电缆可以用于模拟信号和数字信号，每次以极高的速度传输单个信号，而且整个基带带宽都用于发送单个信号。基带同轴电缆的屏蔽层一般是铜制成的网状结构，特征阻抗是50Ω，常见的种类比如RG-8、RG-58。

（二）宽带同轴电缆

宽带同轴电缆可以使用不同的频率同时传输多个信号。它的屏蔽层通常是铝箔、铜箔，特征阻抗是75欧姆，比如RG-59。在影音传输中使用的同轴电缆，通常属于宽带同轴电缆，这类线材在传输过程中可以提供较低的信号损耗和较高的信号质量。

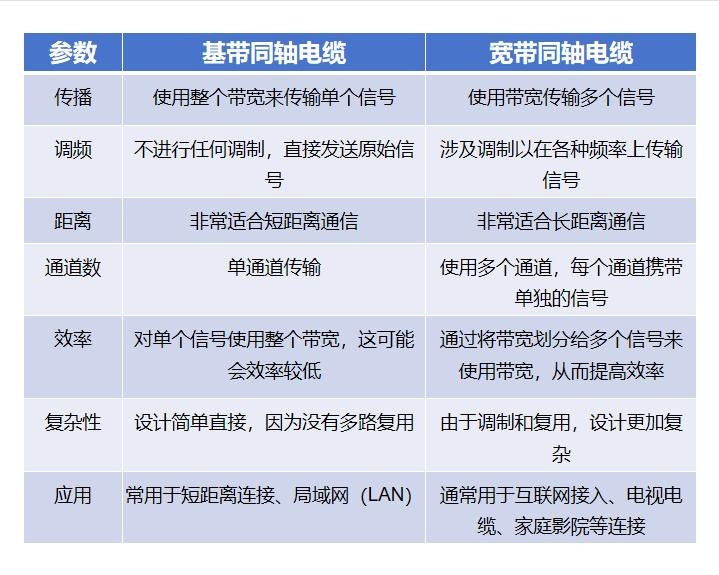

为了更直观对比两者的性能差异，小编做了一张对比图：

三、简单说说同轴线优缺点

优点主要有几个：第一，抗干扰能力强。同轴线具有良好的屏蔽效果，能有效防止电磁干扰。第二，传输稳定，能够保持较高的信号质量。第三，适用范围广。同轴线凭借这些优点，广泛应用于各种音视频传输场景。

但是，同轴线也存在一些短板。在物理性能上，同轴线柔韧性较差、不易弯曲。音频传输中，同轴线在5.1.2、7.1.4等高规格环绕音传输上受到限制。视频传输中，带宽充足的同轴电缆（RG-6、RG11）只能在中等距离内传输高清视频信号，但是较长距离或更高的分辨率，同轴线的传输性能不如HDMI电缆。

四、怎么选择一条高质量的同轴线？

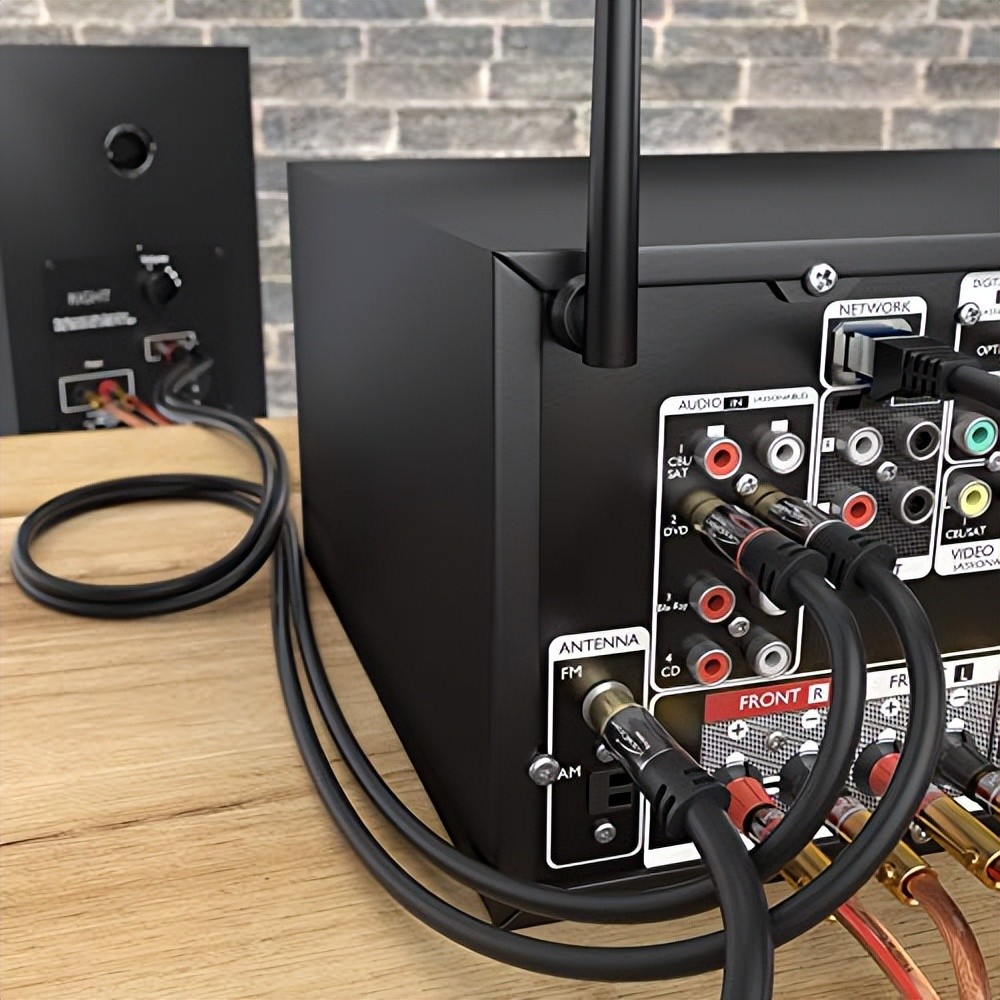

了解了同轴线的一些基本知识，我们就可以挑选适合家庭影院传输的同轴线：

第一，选择正确的阻抗。目前同轴线电缆的阻抗主要有75Ω和50Ω两种，具体选择哪种类型需要看互连设备和装置的类型。50Ω更常用于数据和无线用途，电视、DVD播放机、蓝光播放机等家庭影院设备的音视频信号传输，通常选择75Ω阻抗的同轴线。

第二，可以看导体材料和粗细程度。高质量的导体一般选择高纯度铜或镀银铜作为材料，对导电性要求更高的场合，还会选择单晶铜。这些材料具有优良的导电性，能够减少信号损耗和传输延迟。导体粗细又有什么讲究呢？导体越粗，信号传输能力越强，损耗越小。对于长距离传输，选择较粗的导体更为合适。而家庭影音传输属于“＜100米”的短距离传输，可以选择20AWG或22AWG规格同轴线，如果有更高需求就考虑18AWG。

第三，关注绝缘材料的使用。性能比较好的有聚乙烯（PE）、聚四氟乙烯（PTFE）、发泡PVC等等。绝缘材料厚度均匀，可以避免信号传输中的不稳定和反射，有效隔离导体和屏蔽层，还能维持电缆的特性阻抗。

第四，屏蔽层的质量。一些同轴线可能会有多层屏蔽层，进一步减少同轴线信号传输的干扰。优质的屏蔽层通常由密编的铜网或铝箔制成，屏蔽层越密，抗干扰能力越强。而一些更高品质的电缆，还可能增加外导体，提供更强的抗挤压能力、更高的刚性。

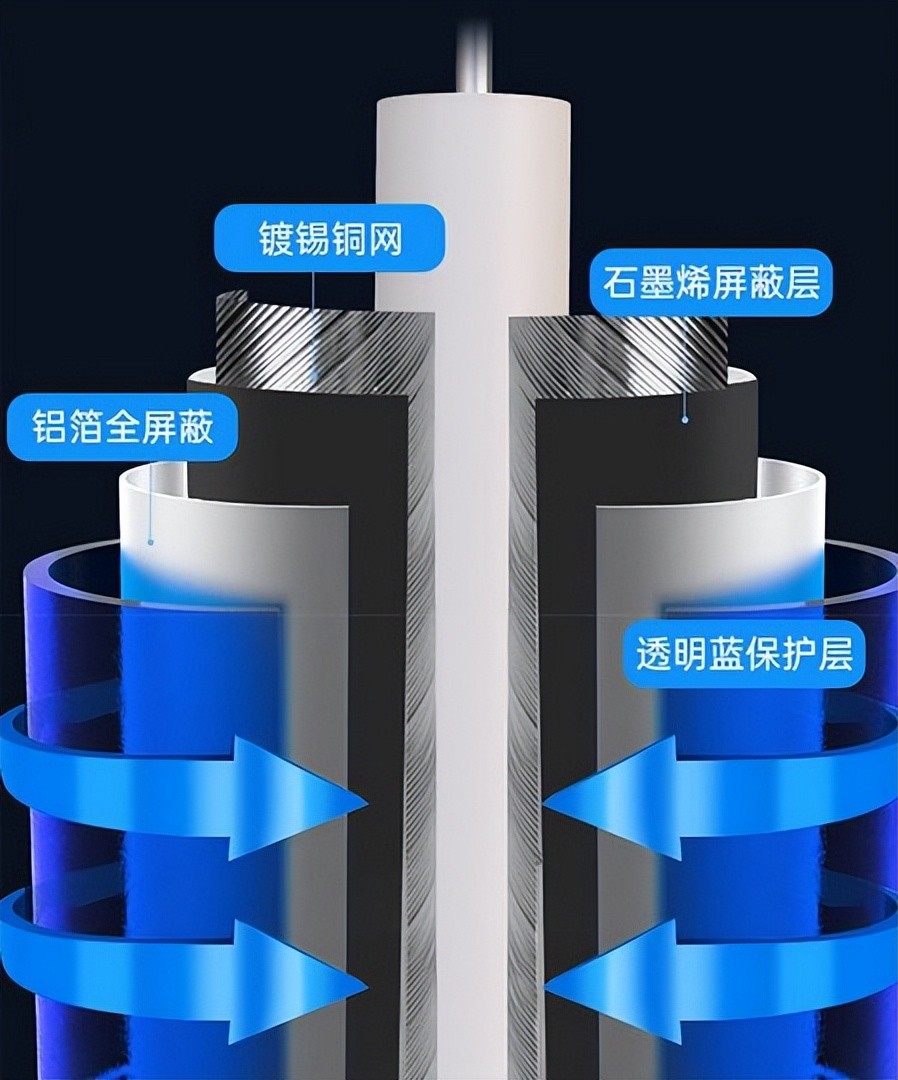

杰科CX200是一条高质量同轴线，它的中心导体达到18AWG，信号传输能力强，同时也满足数字同轴线75Ω的特定阻抗，在家庭影院系统、专业音频设备连接应用上游刃有余。CX200同轴线采用高纯度的单晶铜导体，并且做了镀银工艺处理，让传输性能更稳固。在绝缘体材料选取上，选用了物理发泡FOAM，比PCV和PE绝缘更好。在屏蔽层也十分重视，采用“镀锡铜网+石墨烯+铝箔”三层屏蔽，能达到99.99%的屏蔽干扰，轻松提供稳固的影院级的音频信号传输。

杰科（GIEC）CX200单晶铜镀银RCA音频同轴数字音频线 coaxial 回音壁电视机机顶盒功放音响蓝光DVD连接线 编织网 2m【图片 价格 品牌 报价】-京东

通过全文描述，相信大家也深入了解了同轴线，学习到挑选一根高质量同轴线的方法。总之，选好同轴线，才能帮助我们提升音频体验质量。

（部分图片来源于网络）
